產品特點 ：
三頭并聯式超聲波焊接機產品別名：三頭并聯式超聲波機器、并聯式超聲波塑料焊接機、三頭并聯式超音波焊接機、三頭并聯式超音波熔接機...等等。

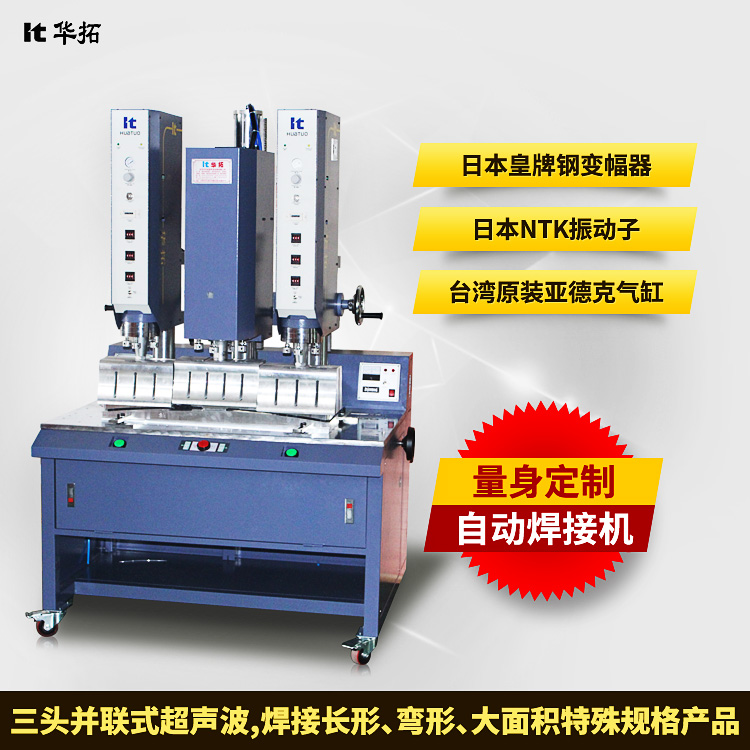

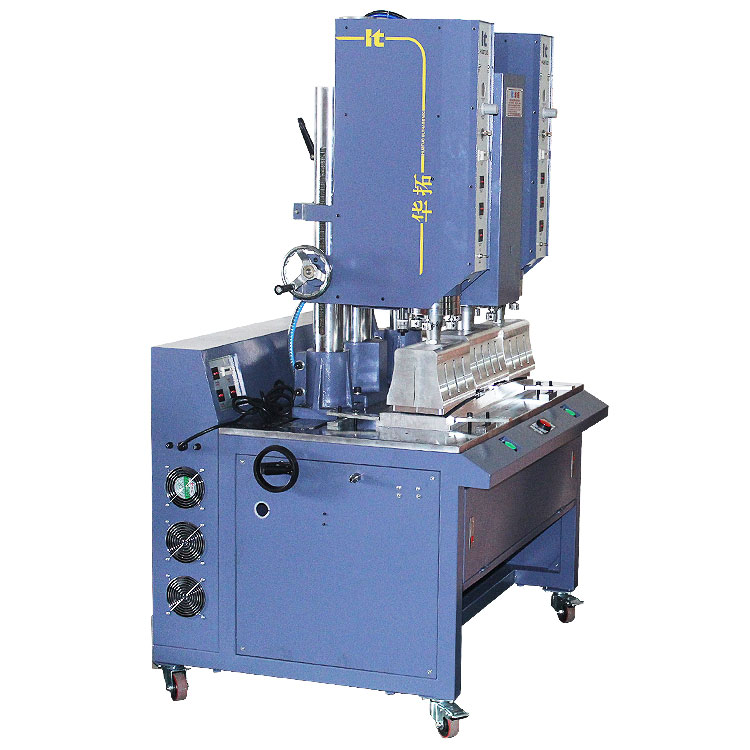

三頭并聯式超聲波焊接機是：三個機頭并立，三個超聲波模具同步焊接產品。專門焊接特殊規格尺寸的塑料產品，像：長形,彎形,大面積塑膠件產品。
三頭并聯式超聲波焊接機一機三用，合符經濟效益，只需更換超聲波模具和底模治具即可一機做多種應用，就可以焊接不同的塑料產品。
華拓三頭并聯式超聲波焊接機特點：
1、日本皇牌鋼變幅器，堅固耐用
2、日本NTK系列超聲波換能器，進口氣缸，功率強勁，穩定性好。
3、機身防后仰加同軸直壓式設計，壓力施加均衡，提高焊接精密度。
4、機架用折彎型材焊接成型，加長型臺面，穩定性高。
5、4200W功率輸出，適合較大型塑料制品焊接，焊接效果佳。
7、焊接限位系統，焊后工件不會溢膠。

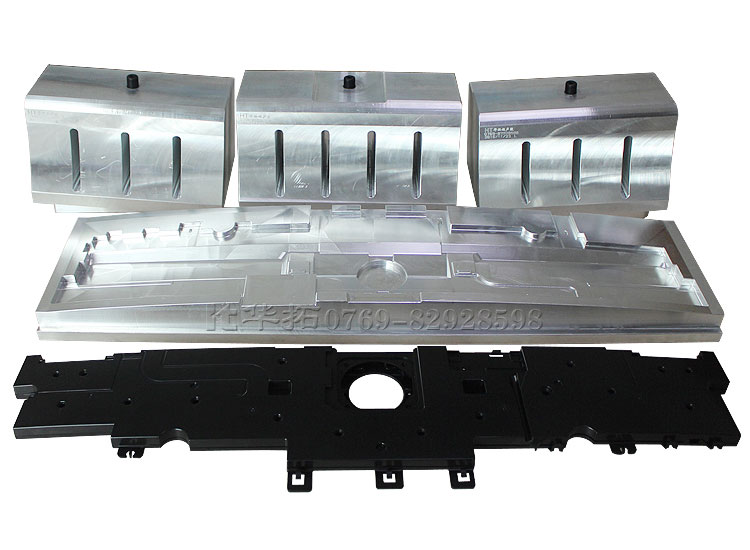

8、7075進口鎂鋁焊接模具，不易磨損，堅固耐用。
東莞市華拓超聲波設備有限公司是一家大型的超聲波焊接設備研發、生產及銷售企業。專業生產各種標準超聲波焊接機，2600W-3200W超聲波焊接機，4200W-5200W超聲波焊接機等大功率超聲波焊接設備；15K、20K、28k、40K等各種精密型超聲波焊接設備，還有各種非標超聲波焊接機，雙頭超聲波焊接機、三頭并聯式超聲波焊接機、四頭超聲波焊接機、六頭超聲波焊接機、中空板膠框?qū)Ｓ煤附訖C(jī)、護欄管專用焊接機、汽車門板超聲波焊接機、汽車儀表盤超聲波焊接機、汽車超聲波焊接機、汽車燈超聲波焊接機、汽車保險杠超聲波焊接機...等，同時為客戶專門設計各種非標自動化超聲波焊接設備。
產品參數 ：
機器型號：HT-DZ1532
電壓：220V
頻率：15KHZ
功率：3200W/4200W
焊接原理 ：
三頭并聯式超聲波焊接機：是將超聲波通過焊頭傳導至塑料加工零件上，使兩塑料接合面因受超聲波作用而產生劇烈摩擦，摩擦熱使塑料接合面熔化而完成膠合。該技術具有速度快，焊縫牢固等優點，更重要的是可使塑料產品生產加工自動化。
應用范圍 ：
三頭并聯式超聲波焊接機應用于：汽車行業、電子行業、醫療行業、家電行業、無紡布服裝、辦公用品、包裝行業、玩具行業等行業。
三頭并聯式超聲波焊接機適用于:曬鼓、墨盒、汽車儀表盤、前車燈、后燈燈、汽車濾清器...等較大型的塑料產品焊接。
使用說明 ：
1、 將電纜的一端接到發振筒上輸出控制電纜接頭，另一端接到電箱背面的輸出控制電纜插 座上，并旋緊。
2、 將焊頭的連接面擦凈，連接在發振筒的換能器上，并用扳手鎖緊。 注意：連接時，必須確保焊頭與換能器間兩個連接面吻合，并鎖緊。不可因連接螺絲過長或滑牙無法鎖緊的現象，否則產生聲波傳遞不暢而導致本機損壞。
3、 裝卸焊頭時必須使用兩支扳手將焊頭及換能器分別卡住，不得只卡其中一個部分鎖緊或 裝卸，以免導致手提發振筒的損壞。
4、 檢查1、2點安裝妥當后，將電源線插座插在外接電源插座上，并扳動電源開關，這時 電源指示燈亮。
5、 輕壓聲波控制開關，這時能聽到聲波傳遞到焊頭時焊頭發出的“吱吱”聲，說明本機工作正常，即可投入使用。
6、 本機在工作出現異常時，切勿私自拆開設備，請通知供貨商或?qū)⒃O(shè)備寄到生產商檢查維修。
7、操作前，請務必做超聲檢測，以確定發生器頻率與換能器系統機械諧振頻率一致。尤其是更換焊頭或改變輸出振幅之后，不可疏忽。
8、調試：
a、 手提式超聲波塑料焊接機在出廠前已經調試完畢，如無異常情況，打開電源，調整焊接 時間至適當位置就可直接使用。
b、 故障分析： 故障現象 引起原因 當系統接上電源時，保險絲熔斷 電源線短路 當電源開關接通時，電源指示燈不亮 (1、 電源沒有真正接上；2、 整流橋壞)；
c、 電源開關或指示燈壞；
d、 保險絲斷；
機器安裝法：
1、將發振箱放置于機體附近操作員易于觀察及調整之處。
2、接地：將地線一端接地，另一端接于發振箱后面之接地旋鈕。
3、發振箱與機體聯接：將機體之輸出電纜插頭及控制電纜插頭接于發振箱插座及機體插座上
4、接空壓源：將高壓氣壓管引清凈干燥之空壓源與熔接機體上空氣濾清器入口接頭以管束結合鎖緊。
5、接電源：發振箱后面之電源線及插頭，請接上AC220V，∮60/50HZ電源。
保養方法 ：
1：定期檢查電纜接頭是否松動。
2：焊頭、底模及工作物常保持清潔。
4：濾水杯達1/3水位時，請將水排除。
5：定期檢查內部振動子輸出線是否磨損。
6：工作場所保持空氣暢通，周圍溫度不可過高。（40℃以下）。
7：定期清洗空氣濾清器，應使用清潔劑或水，不可使用揮發性之溶劑。
8：焊機每使用滿一月，滑動部位應揩試干凈，重新涂上優質潤滑油脂。
9：機械定期擦拭，但不可使用液體清洗，發振箱上方勿重壓或放置流體物。
10：搬運機器時，發振箱應與機體分離（拆開電纜插座），搬運須小心，勿受撞擊。
11：每月應打開控制箱上蓋，用干凈不帶水分空氣槍，清除箱內粉塵，以保持零件散熱通風之良好
12：外觀若有灰塵，請以干凈布擦拭，每隔半年應以干燥之壓縮空氣吹凈機內塵埃，在清潔焊機側板、表面時嚴禁使用各種熔劑，應使用中性洗滌劑，輕輕擦試。
